Современные технологии создания программного обеспечения



Технология Oracle


Методическую основу ТС ПО корпорации Oracle (www.oracle.com) составляет метод Oracle (Oracle Method) - комплекс методов, охватывающий большинство процессов ЖЦ ПО. В состав комплекса входят:

  • CDM (Custom Development Method) - разработка прикладного ПО;
  • PJM (Project Management Method) - управление проектом;
  • AIM (Application Implementation Method) - внедрение прикладного ПО;
  • BPR (Business Process Reengineering) - реинжиниринг бизнес-процессов;
  • OCM (Organizational Change Management) - управление изменениями, и др.
  • Метод CDM оформлен в виде консалтингового продукта CDM Advantage - библиотеки стандартов и руководств (включающего также PJM). Он представляет собой развитие достаточно давно созданного Oracle CASE-Method, известного по использованию CASE-средств фирмы Oracle и книгам Р. Баркера. По существу, CDM является методическим руководством по разработке прикладного ПО с использованием инструментального комплекса Oracle Developer Suite, а сам процесс проектирования и разработки тесно связан с Oracle Designer и Oracle Forms.

    В соответствии с CDM ЖЦ ПО формируется из определенных этапов (фаз) проекта и процессов, каждый из которых выполняется в течение нескольких этапов ():

  • стратегия (определение требований);
  • анализ (формулирование детальных требований к системе);
  • проектирование (преобразование требований в детальные спецификации системы);
  • реализация (написание и тестирование приложений);
  • внедрение (установка новой прикладной системы, подготовка к началу эксплуатации);
  • эксплуатация.

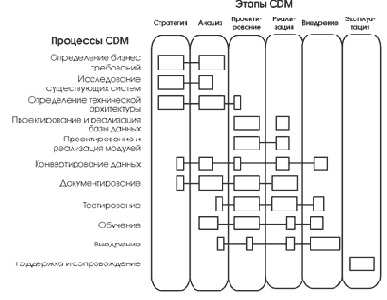

  • Рисунок 2. Этапы и процессы CDM

    На этапе стратегии определяются цели создания системы, приоритеты и ограничения, разрабатывается системная архитектура и составляется план разработки. На этапе анализа строятся модель информационных потребностей (диаграмма "сущность-связь"), диаграмма функциональной иерархии (на основе функциональной декомпозиции системы), матрица перекрестных ссылок и диаграмма потоков данных.

    На этапе проектирования разрабатывается подробная архитектура системы, проектируются схема реляционной БД и программные модули, устанавливаются перекрестные ссылки между компонентами системы для анализа их взаимного влияния и контроля за изменениями.


    На этапе реализации создается БД, строятся прикладные системы, производится их тестирование, проверка качества и соответствия требованиям пользователей. Создается системная документация, материалы для обучения и руководства пользователей.

    На этапах внедрения и эксплуатации анализируются производительность и целостность системы, выполняется поддержка и, при необходимости, модификация системы.

    Процессы CDM:

  • определение бизнес-требований, или постановка задачи (Business Requirements Definition);
  • исследование существующих систем (Existing Systems Examination). Выполнение этого процесса должно обеспечить понимание состояния существующего технического и программного обеспечения для планирования необходимых изменений;
  • определение технической архитектуры (Technical Architecture);
  • проектирование и реализация базы данных (Database Design and Build). Процесс предусматривает проектирование и реализацию реляционной базы данных, включая создание индексов и других объектов БД;
  • проектирование и реализация модулей (Module Design and Build). Этот процесс является основным в проекте. Он включает непосредственное проектирование приложения и создание кода прикладной программы;
  • конвертирование данных (Data Conversion). Цель этого процесса - преобразовывать, перенести и проверить согласованность и непротиворечивость данных, оставшихся в наследство от "старой" системы и необходимых для работы в новой системе;
  • документирование (Documentation);
  • тестирование (Testing);
  • обучение (Training);
  • внедрение, или переход к новой системе (Transition). Этот процесс включает решение задач установки, ввода новой системы в эксплуатацию, прекращения эксплуатации старых систем;
  • поддержка и сопровождение (Post-System Support).


  • Процессы состоят из последовательностей взаимосвязанных задач.

    CDM предоставляет возможность выбрать требуемый подход к разработке. Это возможно, поскольку каждый процесс базируется на известных зависимостях между задачами одного типа и не зависит от того, на какие этапы будет разбит проект.





    При определении подхода к разработке оценивается масштаб, степень сложности и критичность будущей системы. При этом учитываются стабильность требований, сложность и количество бизнес-правил, количество автоматически выполняемых функций, разнообразие и количество пользователей, степень взаимодействия с другими системами, критичность приложения для основного бизнес-процесса компании и целый ряд других.

    В соответствии с этими факторами в CDM выделяются два основных подхода к разработке:

  • Классический подход (Classic). Этапы данного подхода представлены на . Классический подход применяется для наиболее сложных и масштабных проектов, он предусматривает последовательный и детерминированный порядок выполнения задач. Для таких проектов характерно большое количество реализуемых бизнес-правил, распределенная архитектура, критичность приложения. Применение классического подхода также рекомендуется при нехватке опыта у разработчиков, неподготовленности пользователей, нечетко определенной задаче. Продолжительность таких проектов от 8 до 36 месяцев.
  • Подход быстрой разработки (Fast Track). Данный подход, в отличие от каскадного классического, является итерационным и основан на методе DSDM (Dynamic Systems Development Method). В этом подходе четыре этапа - стратегия, моделирование требований, проектирование и генерация системы и внедрение в эксплуатацию. Подход используется для реализации небольших и средних проектов с несложной архитектурой системы, гибкими сроками и четкой постановкой задач. Продолжительность проекта от 4 до 16 месяцев.


  • PJM - это определенная дисциплина ведения проекта, позволяющая гарантировать, что цели проекта, четко определенные в его начале, остаются в центре внимания на протяжении всего проекта. В основе PJM лежит метод, ориентированный на выполнение самостоятельных процессов (под процессом понимается набор связанных задач, выполнением которых достигается определенная цель проекта). Так же, как и CDM, метод руководства проектом представляется в виде четко определенной операционной схемы, в которой выделяются процессы, этапы, задачи, результаты решения задач и зависимости между задачами:



  • Управление проектом и предоставление отчетности (Control and Reporting). Этот процесс содержит задачи, в результате решения которых определяются границы проекта и подход к разработке, происходит управление изменениями и контролируется возможный риск;
  • Управление работой (Work Management). Процесс содержит задачи, помогающие контролировать работы, выполняемые в проекте;
  • Управление ресурсами (Resource Management). Здесь решаются задачи, связанные с обеспечением каждого этапа исполнителями;
  • Управление качеством (Quality Management). Процесс управления качеством гарантирует, что в проект отвечает требованиям пользователя в течение всего процесса разработки;
  • Управление конфигурацией (Configuration Management).


  • Цикл решения задач PJM состоит из отдельных этапов. Количество этапов зависит от выбранного подхода к разработке. Задачи PJM можно распределить внутри каждого процесса по трем группам - задачи планирования, управления и завершения, и по уровням - отнести задачу на уровень проекта или на уровень отдельного этапа.

    По аналогии с CDM, в PJM предусмотрено широкое использование шаблонов разрабатываемых документов.

    Комплекс Oracle Developer Suite содержит набор интегрированных средств разработки для быстрого создания приложений. Он включает средства моделирования, программирования на Java, разработки компонентов, бизнес-анализа и составления отчетов. Все эти средства используют общие ресурсы, что позволяет совместно работать над одним проектом группе разработчиков. Oracle Developer Suite интегрирован с Oracle Database и Oracle Application Server, образуя единую платформу для создания и установки приложений.

    Oracle Developer Suite поддерживает стандарты J2EE: Enterprise Java Beans (EJB), сервлеты и страницы JavaServer (JSP). В него также входят анализатор XML, процессор XSLT, процессор схем XML и XSQL-сервлет для разработки XML-приложений.

    В Oracle Developer Suite встроена поддержка языка UML для разработки приложений на основе моделей. Модели хранятся в общем репозитории Oracle, который предназначен для поддержки больших коллективов разработчиков.



    Oracle Developer Suite включает в себя:

  • Oracle Designer - средство моделирования и генерации приложений;
  • Oracle Forms - средство быстрой разработки приложений;
  • Oracle Reports - визуальное средство разработки отчетов;
  • Oracle JDeveloper - средство визуального программирования на языке Java;
  • Oracle Discoverer - средство для разработки аналитических приложений;
  • Oracle Warehouse Builder - система для построения хранилищ данных;
  • Oracle Portal - средство разработки информационного портала организации.


  • CASE-средство Oracle Designer является интегрированным средством, обеспечивающим в совокупности со средствами разработки приложений поддержку ЖЦ ПО.

    Oracle Designer представляет собой семейство методов и поддерживающих их программных продуктов. Базовый метод Oracle Designer (CDM) - структурный метод проектирования систем, охватывающий полностью все стадии ЖЦ ПО. Версия Oracle Designer для объектно-реляционной СУБД Oracle содержит также расширение в виде средств объектного моделирования, базирующихся на стандарте UML.

    Oracle Designer обеспечивает графический интерфейс при разработке различных моделей (диаграмм) предметной области. В процессе построения моделей информация о них заносится в репозиторий. В состав Oracle Designer входят следующие компоненты:

  • Repository Administrator - средства управления репозиторием (создание и удаление приложений, управление доступом к данным со стороны различных пользователей, экспорт и импорт данных);
  • Repository Object Navigator - средство доступа к репозиторию, обеспечивающее многооконный объектно-ориентированный интерфейс доступа ко всем элементам репозитория;
  • Process Modeler - средство анализа и моделирования бизнес-процессов;
  • Systems Modeler - набор средств построения функциональных и информационных моделей проектируемой системы, включающий средства для построения диаграмм "сущность-связь" (Entity-Relationship Diagrammer), диаграмм функциональных иерархий (Function Hierarchy Diagrammer), диаграмм потоков данных (Data Flow Diagrammer) и средство анализа и модификации связей объектов репозитория различных типов (Matrix Diagrammer);
  • Systems Designer - набор средств проектирования ПО, включающий средство построения структуры реляционной базы данных (Data Diagrammer), а также средства построения диаграмм, отображающих взаимодействие с данными, иерархию, структуру и логику приложений, реализуемую хранимыми процедурами на языке PL/SQL (Module Data Diagrammer, Module Structure Diagrammer и Module Logic Navigator);
  • Server Generator - генератор описаний объектов БД Oracle (таблиц, индексов, ключей, последовательностей и т.д.);
  • Forms Generator - генератор приложений для Oracle Forms.Генерируемые приложения включают в себя различные экранные формы, средства контроля данных, проверки ограничений целостности и автоматические подсказки;
  • Repository Reports - генератор стандартных отчетов, интегрированный с Oracle Reports.


  • Репозиторий Oracle Designer представляет собой хранилище всех проектных данных и может работать в многопользовательском режиме, обеспечивая параллельное обновление информации несколькими разработчиками. В процессе проектирования автоматически поддерживаются перекрестные ссылки между объектами словаря и могут генерироваться более 70 стандартных отчетов о моделируемой предметной области. Физическая среда хранения репозитория - база данных Oracle.
